Jakie gniazdo elektryczne do przyczepy? Różnice między 7 a 13 pinów
Jakie gniazdo elektryczne do przyczepy? Różnice między 7 a 13 pinów
Planujesz podłączyć przyczepę do swojego auta, ale nie jesteś pewien, jakie gniazdo elektryczne będzie odpowiednie? W tym artykule wyjaśniamy różnice między gniazdem 7-pinowym a 13-pinowym, przedstawiamy ich zastosowanie, funkcjonalność, zasady działania oraz praktyczne wskazówki montażowe. Niezależnie od tego, czy korzystasz z przyczepy towarowej, kempingowej czy lawety – prawidłowe podłączenie instalacji elektrycznej jest kluczowe dla bezpieczeństwa i legalności jazdy.
Do czego służy gniazdo elektryczne w przyczepie?

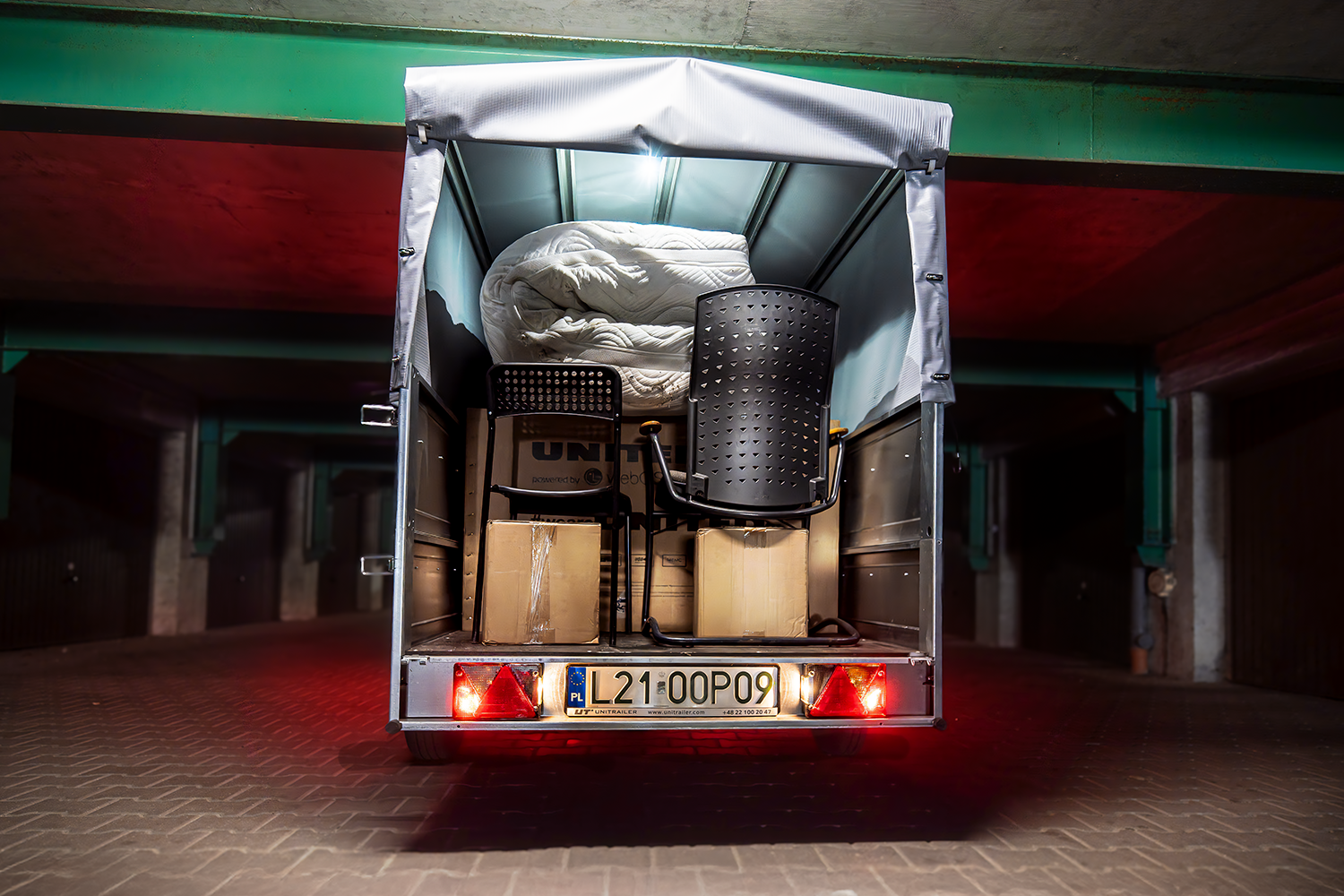

Gniazdo elektryczne w samochodzie (i odpowiednia wtyczka w przyczepie) umożliwia przekazanie sygnałów świetlnych oraz zasilania z pojazdu do przyczepy. Dzięki temu tylne światła przyczepy działają zgodnie z tym, co sygnalizuje pojazd holujący: światła pozycyjne, kierunkowskazy, stop, przeciwmgielne i cofania. W zależności od typu gniazda możliwe jest również zasilanie dodatkowych funkcji, jak ładowanie akumulatora przyczepy kempingowej czy zasilanie lodówki.

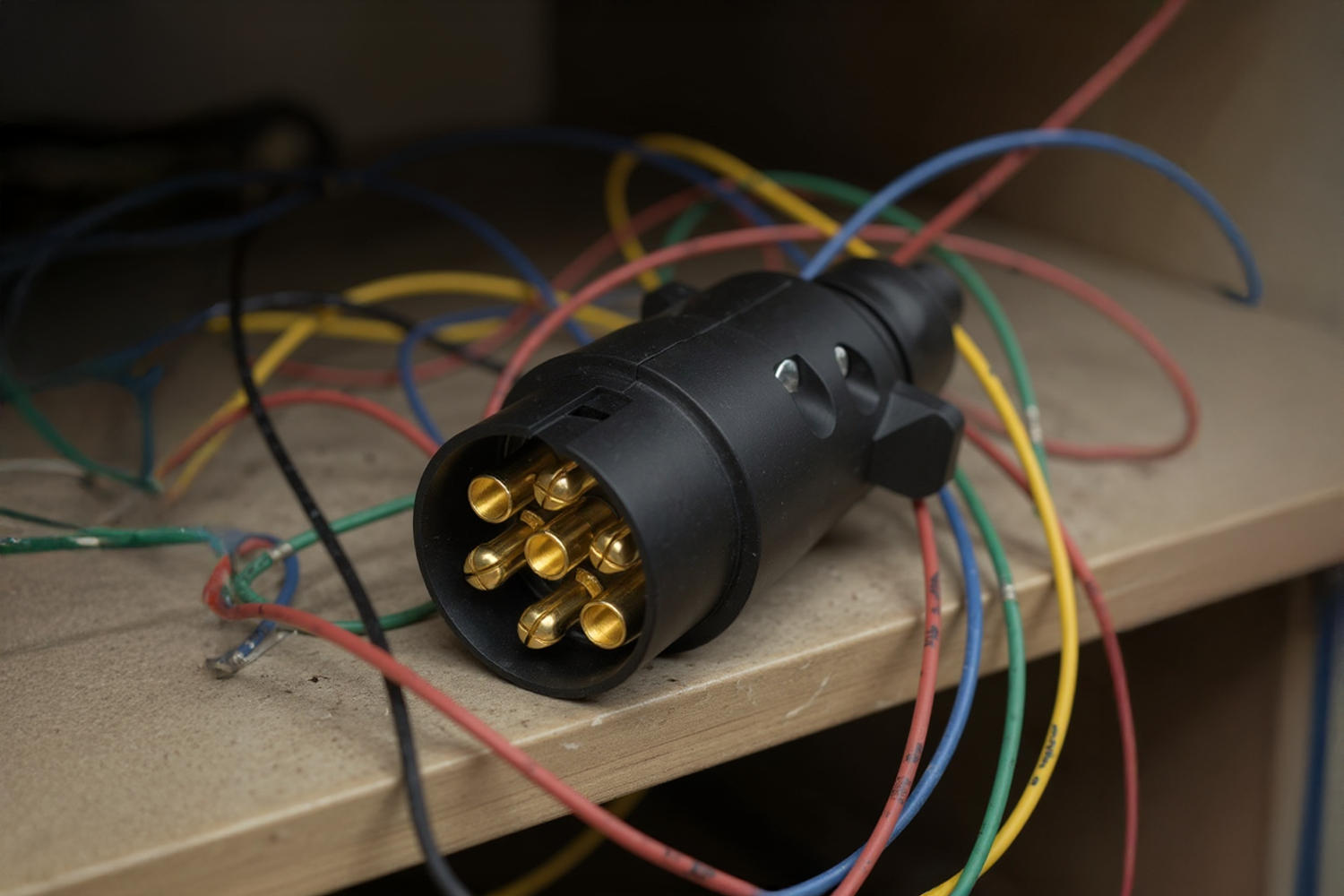

Gniazdo 7 PIN – standard do prostych przyczep
Gniazdo 7-pinowe (ISO 1724) to najczęściej spotykany typ instalacji w starszych samochodach oraz przy prostych przyczepach towarowych.
Funkcjonalność gniazda 7 pin:
- kierunkowskazy (lewy i prawy)
- światła pozycyjne (lewe i prawe)
- światło STOP
- światło przeciwmgielne
- masa
- światło pozycyjne (lewa strona – osobna linia)
To wystarczające rozwiązanie, jeśli holujesz lekką przyczepkę bez zaawansowanych funkcji. Nie obsługuje jednak światła cofania ani zasilania ciągłego czy ładowania akumulatorów.
Zastosowanie:
- przyczepy towarowe do 750 kg
- małe lawety
- bagażniki rowerowe na hak (bez zasilania dodatkowego)

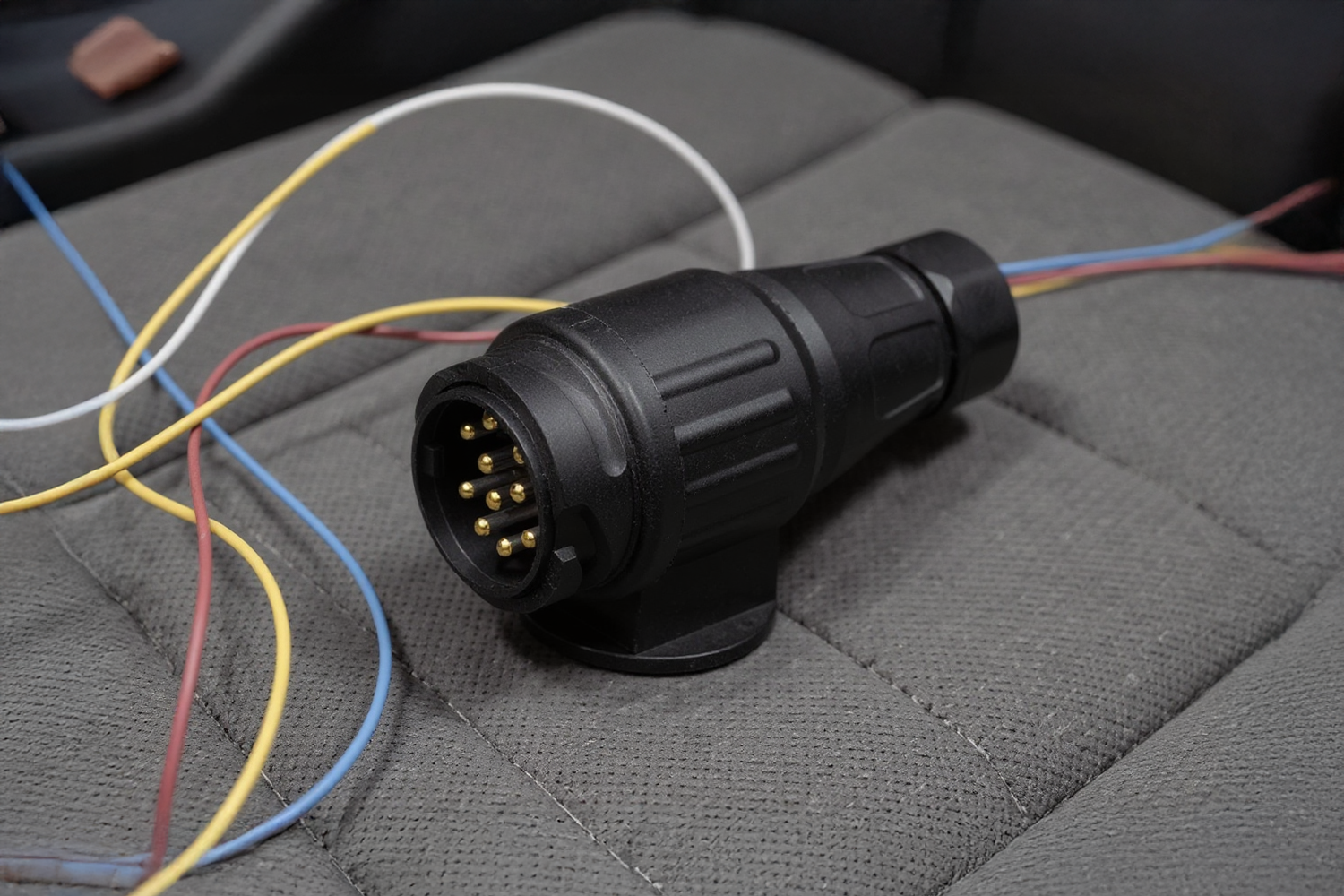

Gniazdo 13 PIN – nowoczesny standard z dodatkowymi funkcjami
Gniazdo 13-pinowe (ISO 11446) stało się współczesnym standardem w nowych samochodach i przyczepach, zwłaszcza w przyczepach kempingowych oraz lawetach z dodatkowymi funkcjami.
Dodatkowe funkcje gniazda 13 pin:
- światło cofania
- zasilanie stałe (stałe 12V)
- zasilanie po zapłonie (aktywne tylko przy włączonym zapłonie)
- masa dla urządzeń pokładowych przyczepy
Umożliwia korzystanie z lodówki, ładowanie akumulatorów przyczepy czy sterowanie dodatkowymi urządzeniami elektrycznymi.
Zastosowanie:
- przyczepy kempingowe
- większe lawety
- przyczepy z systemem cofania lub kamerą

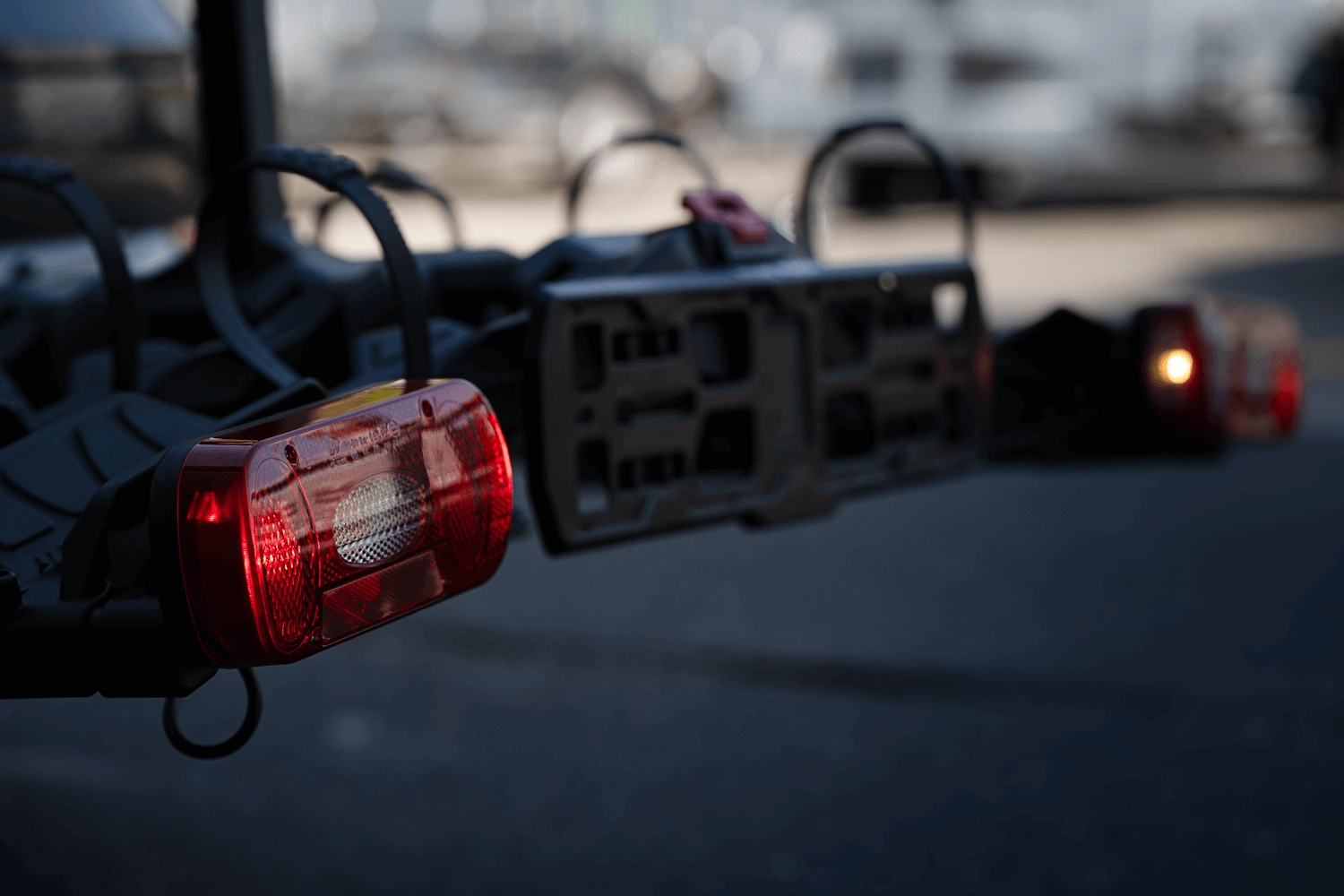

- bagażniki rowerowe z oświetleniem i dodatkowymi funkcjami
| Funkcja / Cecha | Gniazdo 7 PIN | Gniazdo 13 PIN |
|---|---|---|
| Światła pozycyjne | ✔ | ✔ |
| Światła STOP | ✔ | ✔ |
| Kierunkowskazy | ✔ | ✔ |
| Światło przeciwmgielne | ✔ | ✔ |
| Światło cofania | ✘ | ✔ |
| Zasilanie stałe 12V | ✘ | ✔ |
| Zasilanie po zapłonie | ✘ | ✔ |
| Zasilanie lodówki / akumulatora | ✘ | ✔ |
| Zastosowanie do przyczep campingowych | ✘ | ✔ |
| Nowoczesny standard (auta po 2010) | ✘ | ✔ |
Przejściówki: 13/7 oraz 7/13
Co jeśli Twój samochód ma gniazdo 13-pinowe, a przyczepa 7-pinową? A może odwrotnie? Nie musisz wymieniać całej instalacji – wystarczy przejściówka. Na rynku dostępne są adaptery:
- 13 pin (auto) → 7 pin (przyczepa) – najczęściej spotykane rozwiązanie
- 7 pin (auto) → 13 pin (przyczepa) – rzadziej spotykane, ale możliwe
Pamiętaj jednak, że użycie przejściówki ogranicza funkcjonalność do zakresu słabszego systemu – czyli np. nie przekażesz sygnału cofania z 13 na 7.
Jak zamontować gniazdo przyczepy?
Montaż gniazda elektrycznego przyczepy można zlecić fachowcowi, ale wielu kierowców decyduje się na samodzielne podłączenie, szczególnie przy 7-pinowej instalacji.
Podstawowe kroki:
- Wybór odpowiedniego zestawu – dopasowanego do modelu auta i rodzaju przyczepy.
- Lokalizacja instalacji auta – zwykle z tyłu pojazdu, obok haka holowniczego.
- Podłączenie przewodów – zgodnie ze schematem (każdy pin ma przypisany kolor i funkcję).
- Test działania – za pomocą testera lub po podpięciu przyczepy.
W przypadku nowoczesnych aut z magistralą CAN zaleca się stosowanie specjalnych modułów kompatybilnych z elektroniką samochodu.
Czy gniazdo 13 pin można zamontować zamiast 7 pin?
Tak – i jest to rozwiązanie przyszłościowe. Nawet jeśli teraz masz prostą przyczepkę, warto od razu zainstalować gniazdo 13-pinowe. Pozwoli to na korzystanie z bardziej zaawansowanych przyczep w przyszłości – bez potrzeby wymiany instalacji.
Podsumowanie: jakie gniazdo wybrać?
- Dla przyczep lekkich, bagażników rowerowych bez zasilania – 7 PIN wystarczy.
- Dla przyczep kempingowych, lawet, systemów cofania i nowoczesnych bagażników rowerowych (np. Inter Pack Spider 3 Lite) – zalecamy gniazdo 13 PIN.
- Jeśli planujesz rozwój/modyfikacje sprzętu – wybierz od razu 13 PIN i użyj przejściówki.
W sklepie Unitrailer znajdziesz wszystkie niezbędne akcesoria: gniazda, wtyczki, adaptery, przewody, moduły sterujące oraz kompletne wiązki elektryczne – gotowe do montażu w każdym aucie i przyczepie.
