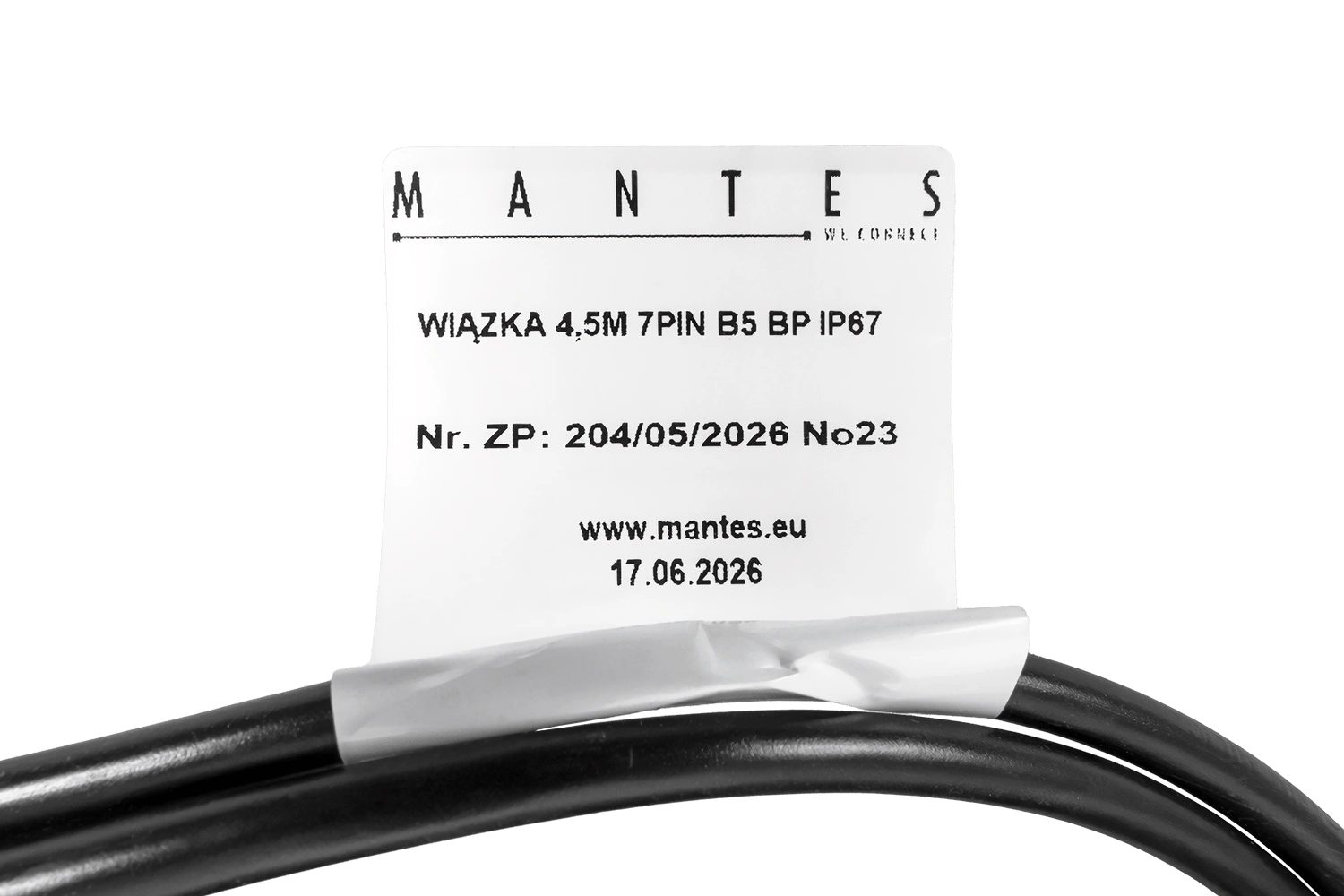

Instalacja elektryczna MANTES wiązka przyczepki podłodziowej 4,4m wtyczka 7PIN bajonety 2x5PIN

Producent:

Instalacja elektryczna MANTES wiązka przyczepki podłodziowej 4,4m wtyczka 7PIN bajonety 2x5PIN

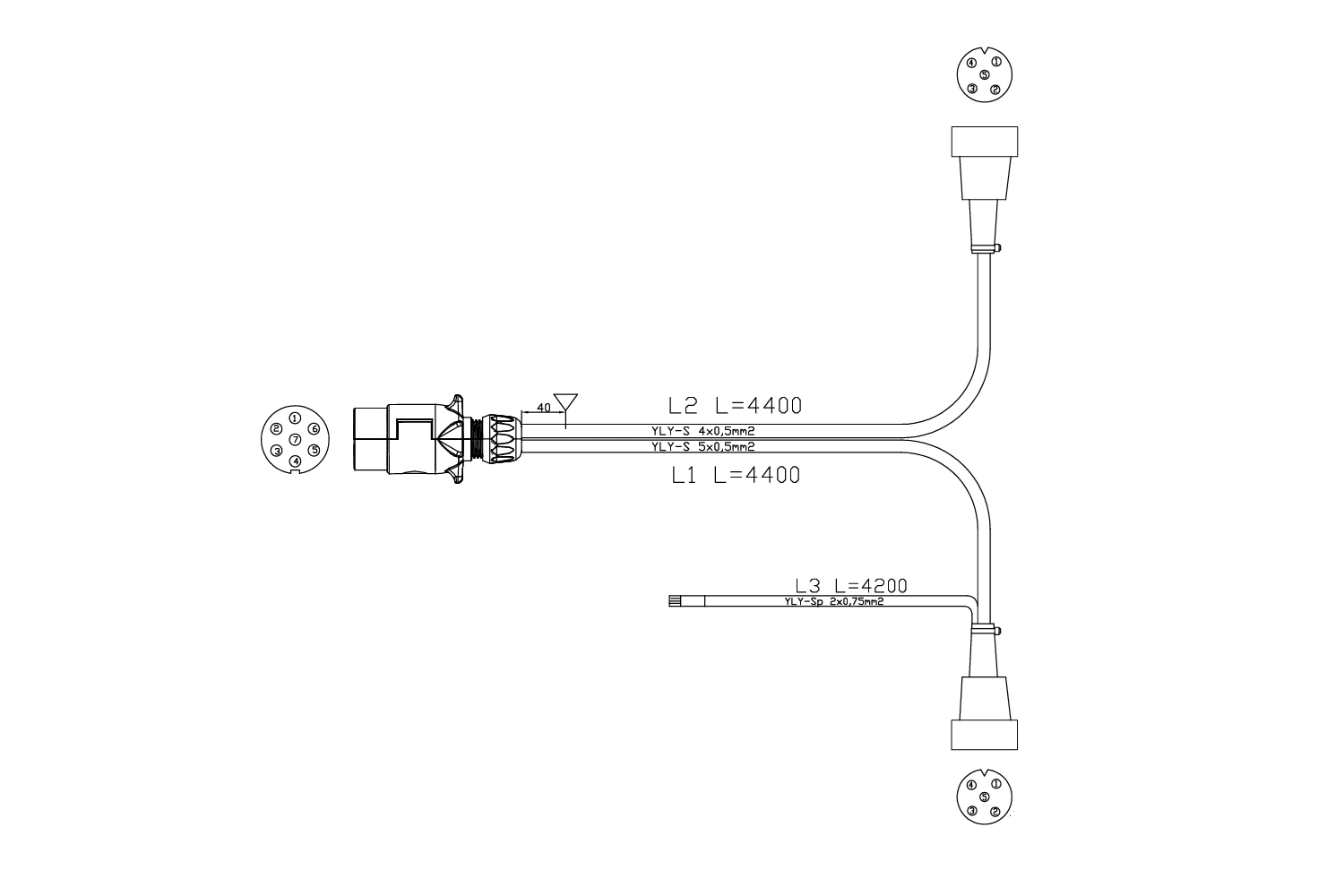

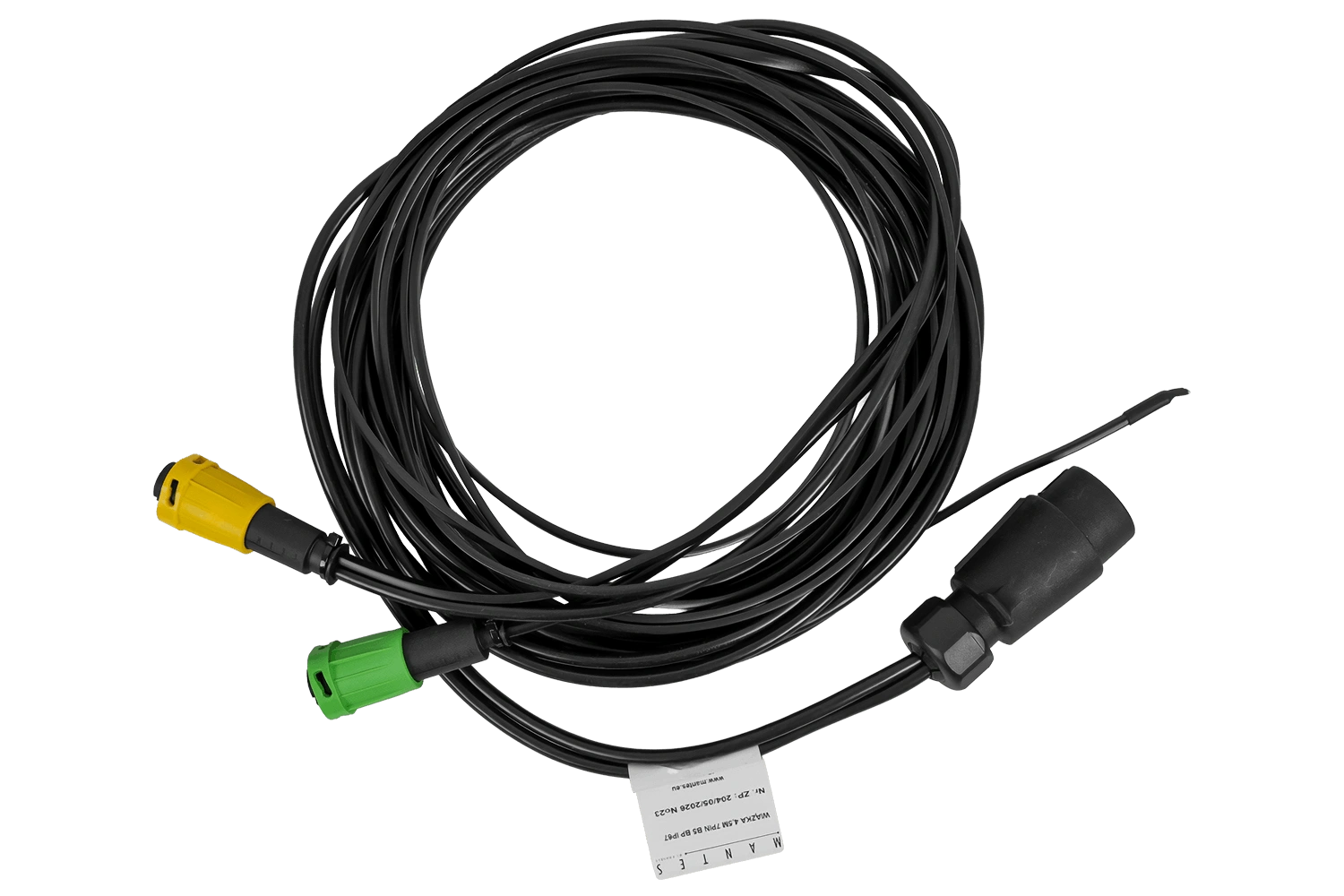

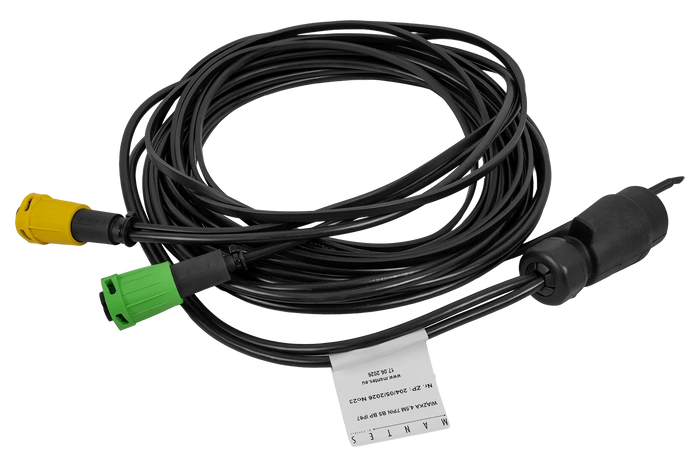

Instalacja elektryczna MANTES to praktyczne i niezawodne rozwiązanie dla przyczepek samochodowych. Główny przewód o długości 4,4 metra, o przekroju 0,5 mm², wyposażony jest w standardową wtyczkę 7 PIN, zapewniającą uniwersalną kompatybilność z większością pojazdów.

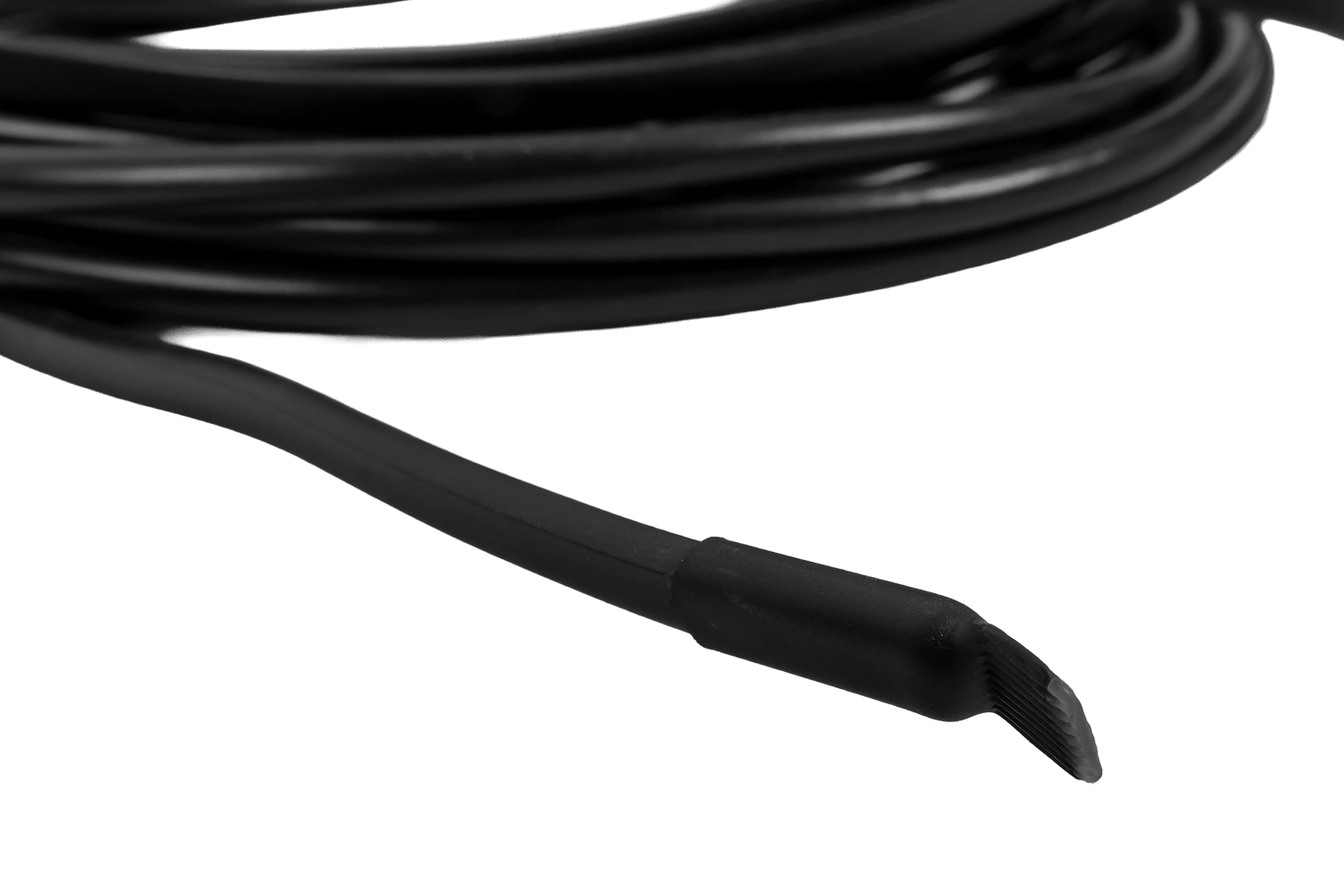

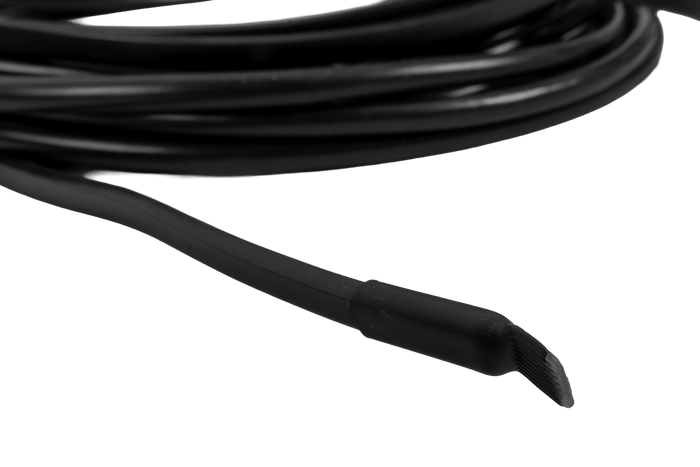

Instalacja posiada zintegrowany przewód o długości 4,2 metra do podłączenia lamp obrysowych, które skutecznie oznaczają gabaryty pojazdu zarówno w dzień, jak i w nocy, poprawiając bezpieczeństwo podczas manewrów oraz jazdy w trudnych warunkach.

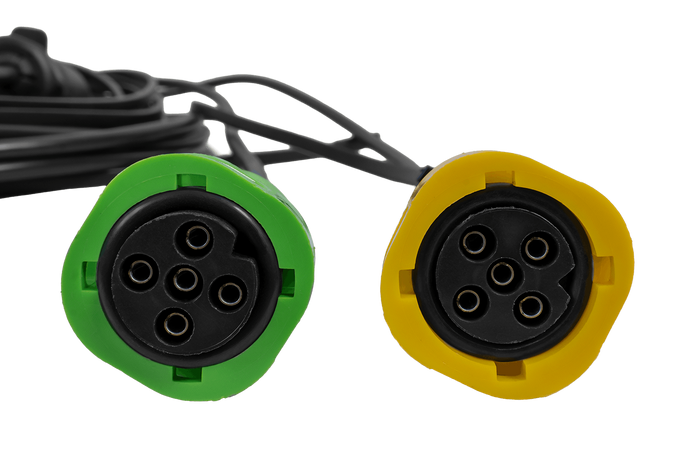

Wiązka wyposażona jest w dwa wodoszczelne złącza bajonetowe 5 PIN do podłączenia lamp tylnych. System bajonetowy zapewnia szybki i pewny montaż, eliminując ryzyko przypadkowego rozłączenia podczas jazdy. Konstrukcja złączy gwarantuje wodoszczelne połączenie i chroni styki przed korozją, co przekłada się na długotrwałą, bezawaryjną pracę całej instalacji oświetleniowej przyczepy.

Klasa szczelności

Bajonety z klasą szczelności IP67 zapewniają wysoką ochronę połączenia elektrycznego przed pyłem, wilgocią oraz wodą. Przy prawidłowym montażu złącze jest odporne na deszcz, zachlapania, błoto, kałuże i krótkotrwałe zanurzenie, co ma duże znaczenie w instalacjach oświetleniowych przyczep i lawet. Takie zabezpieczenie ogranicza ryzyko korozji styków, zwarć oraz problemów z działaniem lamp podczas jazdy w trudnych warunkach atmosferycznych.

Obsługiwane funkcje oświetlenia

światło pozycyjne

kierunkowskaz

światło stopu

światło przeciwmgielne

światło obrysowe

podświetlenie tablicy rejestracyjnej

Wiązka obsługuje funkcje oświetlenia: światło pozycyjne lewe/prawe, które zapewnia widoczność pojazdu podczas jazdy nocą; kierunkowskaz lewy/prawy, umożliwiający wskazywanie zamiaru skrętu; światło stopu, sygnalizujące hamowanie; światło przeciwmgielne lewe, które zwiększa bezpieczeństwo w trudnych warunkach atmosferycznych, takich jak mgła czy intensywne opady; światło obrysowe lewe/prawe, które podkreśla zewnętrzne kontury pojazdu, poprawiając jego widoczność na drodze, szczególnie nocą i w słabych warunkach oświetleniowych; oraz podświetlenie tablicy rejestracyjnej, które zapewnia widoczność numeru rejestracyjnego pojazdu w nocy.

Wiązki elektryczne są niezbędnym elementem zapewniającym prawidłowe działanie oświetlenia w przyczepach samochodowych, lawetach, przyczepach rolniczych i kempingowych. Ich głównym zadaniem jest przesyłanie sygnałów elektrycznych do świateł pozycyjnych, stopu, kierunkowskazów oraz świateł przeciwmgielnych, co znacząco poprawia widoczność i bezpieczeństwo na drodze. Korzystanie z wysokiej jakości wiązek elektrycznych pozwala uniknąć problemów z przepięciami i awariami oświetlenia, co jest kluczowe zarówno dla kierowcy, jak i innych uczestników ruchu. Dzięki odpowiedniej długości przewodów oraz uniwersalnym złączom, montaż jest szybki i prosty, a solidna izolacja zapewnia odporność na warunki atmosferyczne, wibracje oraz uszkodzenia mechaniczne.

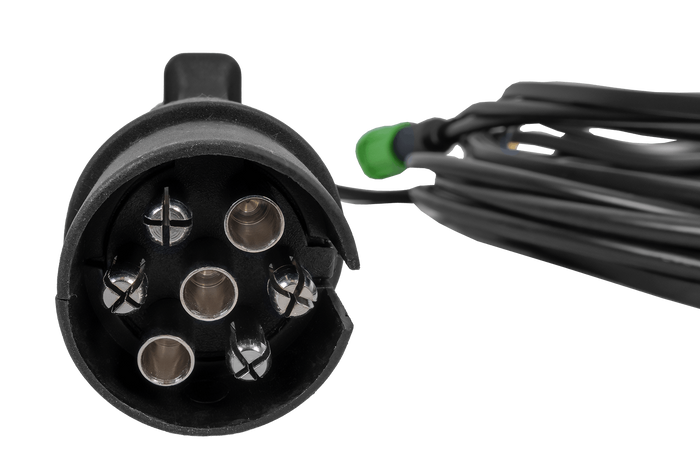

Znaczenie kolorów przewodów we wtyczce 7 PIN

• (1) żółty - kierunkowskaz lewy
• (2) niebieski- światło przeciwmgielne lewe
• (3) biały - masa
• (4) zielony - kierunkowskaz prawy
• (5) brązowy światło pozycyjne prawe
• (6) czerwony - światło stopu
• (7) czarny - światło pozycyjne lewe
